Обзор

Трехфазный трансформаторный или прямого включения счетчик предназначен для измерения активной и реактивной электроэнергии и организации однотарифного и многотарифного учета электроэнергии.

Функциональные возможности
Многотарифное измерение электроэнергии с широким диапазоном настроек тарифных планов.
Двунаправленное измерение активной и реактивной энергии.
Поддержка протоколов обмена данными МЭК 62056-21 и DLMS/COSEM (или протокола ?Smart Metering?).
Передача данных с автоматическим переключением каналов связи PLC и RF на каждом уровне передачи (только для модели PLC + RF).
Гибкая настройка реакции на события, происходящие в счетчике.
Измерение качества электроэнергии:
отклонение напряжения;
отклонение частоты сети;
длительность и глубина отключения электроэнергии;
длительность и максимальная величина перенапряжения;
отключения электроэнергии.
Регистрация профиля нагрузки с возможностью установки типа сохраняемых параметров и времени усреднения для регистрации.
Измерение параметров сети согласно EN 50160:2010:
частота напряжения;
токи;
напряжения;
углы между током и напряжением;
коэффициент мощности;
активная мощность;
реактивная мощность;
полная мощность.
Контроль потребления активной мощности.
Контроль потребления ?мгновенной мощности?.
Контроль потребления активной энергии.
Контроль напряжения питания.
Контроль частоты сети.
Реле сигнализации.
Защита от несанкционированного открытия (электронные пломбы).
Датчик магнитного поля.
Регистрация данных для:
регистрации измеренных данных (суммарных и по тарифам) для активной и реактивной энергии по смене дня;
регистрации измеренных данных (суммарных и по тарифам) для активной и реактивной энергии по смене месяца (с программируемой датой окончания расчетного периода);
регистрации измеренных данных (суммарных и по тарифам) для активной и реактивной энергии по смене года;
регистрации измеренных данных (суммарных и по тарифам) для активной и реактивной энергии по событию или команде.
Управление нагрузкой внешним коммутационным блоком.
Звуковая сигнализация.
Самотестирование.
Подсветка ЖК-дисплея.
Отображение данных, поддерживаемых кодами OBIS.
Область применения

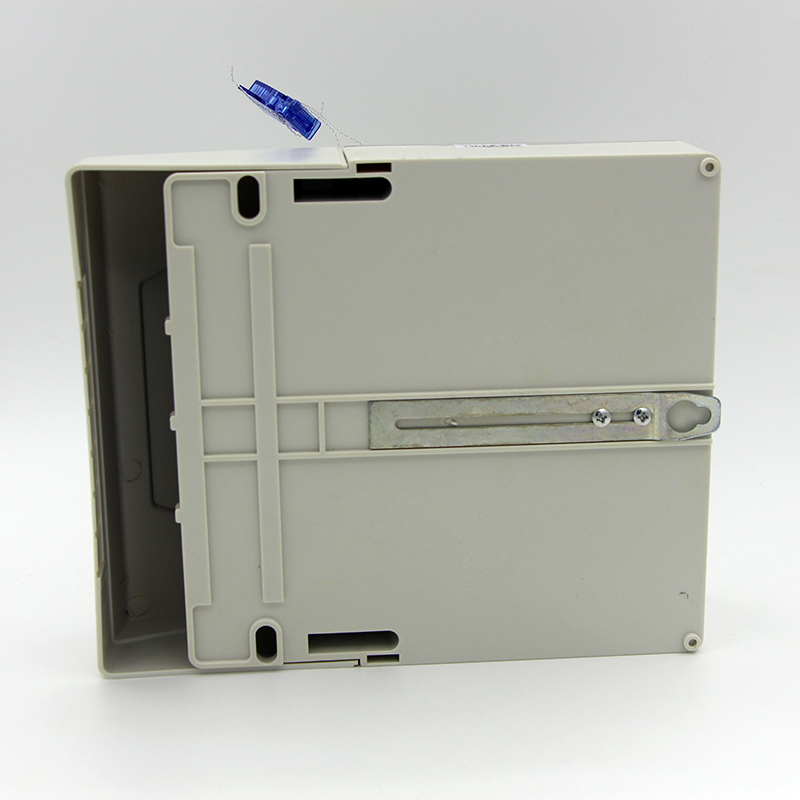

Счетчик может использоваться в составе системы АСКУЭ для передачи измеренных параметров в пункт управления, учета и распределения электроэнергии. Тип корпуса предназначен для установки на монтажную поверхность.

Класс точности измерения активной/реактивной энергии 1/1
Номинальное напряжение, В 3×230/400
Базовый (макс.) ток, А 5 (100)
Пусковой ток, мА 5; 10
Частота сети, Гц 50±2,5
Количество тарифов 8
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения суточной энергии, собранной по тарифу, суток 256
Диапазон рабочих температур, °С от — 40 до +70
